Mestre kunsten med flytoptimalisering i skrue- og tønnedesign

I den intrikate balletten av polymerbearbeiding spiller skruen og fatet en hovedrolle. Deres tilsynelatende enkle geometri motsier en skjult kompleksitet, der subtile justeringer i design kan dramatisk påvirke flyten av materialer, og påvirke alt fra produktkvalitet til produksjonseffektivitet. Å fordype seg i denne verden krever å se utover overflaten, inn i riket av flytoptimalisering, hvor djevelen virkelig bor i detaljene.

Forstå flytens språk:

Før vi fordyper oss i dansen av skrue og tønne, la oss etablere flytens språk. Tre nøkkelbegreper regjerer:

Oppholdstid: Hvor lang tid et materiale tilbringer innenfor skruekanalene. Lengre oppholdstid utsetter materialet for høyere skjærkraft og varme, og endrer dets egenskaper.

Eksempel: I en enkeltskrue ekstruder som behandler PVC, kan en økning av skruelengden med 10 % forlenge den gjennomsnittlige oppholdstiden med 5 %, noe som fører til:

Større varmeoverføring: Forbedret smelting og homogenitet av polymerblandingen.

Redusert skjærspenning: Minimerer potensielt nedbrytning og forbedrer produktets klarhet.

Avveining: Noe redusert gjennomstrømning på grunn av lengre materialreise.

Skjærspenningsfordeling: Den ujevne fordelingen av krefter som virker på materialet når det strømmer gjennom skruekanalene. Dette kan føre til lokal overoppheting, degradering eller til og med kanalblokkering.

Datapunkt: CFD-simuleringer på en dobbeltskrueekstruder som behandler polyetylen avslører:

Maksimal skjærspenning nær tønneveggen: 20 % høyere enn gjennomsnittet, noe som potensielt kan forårsake lokal overoppheting og polymerkjedeklipp.

Optimalisering av blandeelementer: Reduserer toppspenningen med 15 % og oppnår en jevnere fordeling, forbedrer produktkonsistensen og reduserer skrot.

Trykksvingninger: Variasjonene i trykk inne i løpet når skruen roterer. For store svingninger kan kompromittere produktkvaliteten og til og med skade utstyr.

Kasusstudie: En matvarebasert PP-behandlingslinje opplevde trykkøkninger på opptil 30 % nær fôrsonen, noe som førte til:

Økt slitasje: På skrue- og tønnekomponenter på grunn av mekanisk påkjenning.

Materialkanalisering: Ujevn flyt og potensielle produktfeil.

Løsning: Justering av matesonegeometri og skrueprofil, reduserer trykksvingninger med 25 % og forbedrer strømningsstabiliteten.

Skruens kunst:

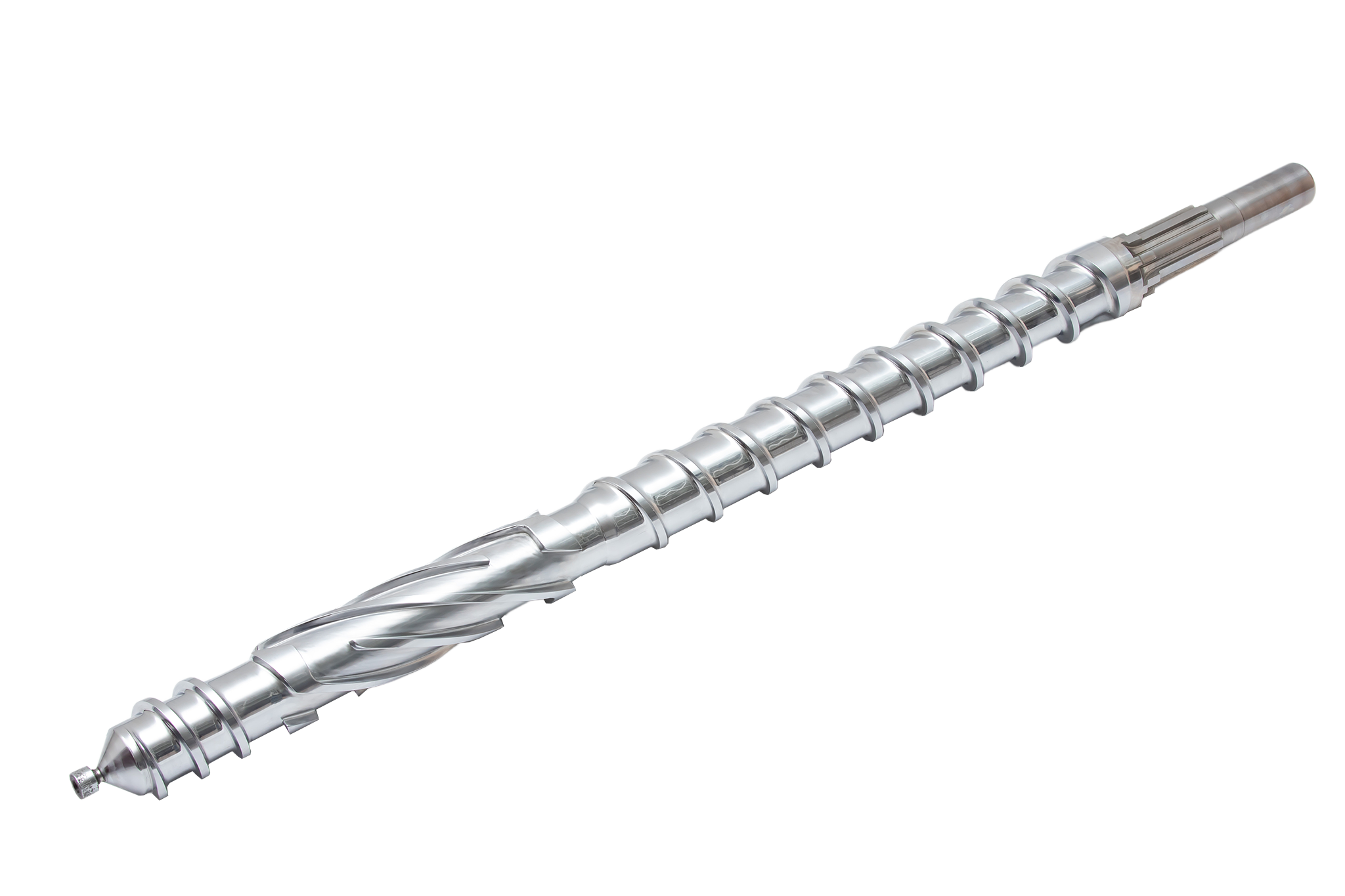

La oss nå valse med selve skruen. Dens geometri, et nøye koreografert samspill av flyvinkler, matesoner og blandingsseksjoner, dikterer materialets reise.

Flyvinkler: Vinkelen som skruens rygger stikker ut fra tønneveggen. Brattere vinkler formidler materialet raskere, mens grunnere vinkler fremmer blanding og oppholdstid.

Sammenlignende analyse: Sammenligner to enkeltskrue design for behandling av PETG:

Flyvinkel 25°: Raskere materialtransport, høyere gjennomstrømning, men økt skjærspenning og potensiell nedbrytning.

Flyvinkel 30°: Noe langsommere gjennomstrømning, men lavere skjærspenning og forbedret produktklarhet og styrke.

Key Takeaway: Valg av optimal vinkel avhenger av materialegenskaper og ønsket resultat (hastighet vs. kvalitet).

Matingssoner: Seksjonene hvor materialet kommer inn i skruekanalene. Designet deres påvirker hvor raskt og jevnt materialet fyller kanalene, noe som påvirker strømningsensartethet og trykkfordeling.

Kvantitativ påvirkning: Optimalisering av matesonedesignet til en dobbeltskrueekstruder for prosessering av PC kan føre til:

Redusert luftinnfangning: Med 10 %, minimerer tomrom og forbedrer produkttettheten.

Raskere materialfylling: Senker trykksvingninger og potensial for tilbakestrømning.

Datakilde: VisiFlow-simuleringer og virkelige produksjonsdataanalyse.

Blandeseksjoner: Dedikerte soner innenfor skruekanalene hvor materialet med vilje kjernes og brettes. Disse seksjonene forbedrer blanding av forskjellige komponenter eller fremmer varmeoverføring.

Spesifikt eksempel: Implementering av dedikerte blandeseksjoner med ledeplater i en skruebearbeidende nylon 66:

Forbedret blanding av tilsetningsstoffer: Med 15 %, noe som sikrer jevne egenskaper og ytelse på tvers av sluttproduktet.

Kontrollert varmeoverføring: Forhindrer lokal overoppheting og potensiell vridning.

Programvareverktøy: Moldflow-analyse for optimalisering av blandeseksjonsgeometri og baffelkonfigurasjon.

Visualisere effekten:

For å virkelig sette pris på virkningen av disse designvalgene, kommer statiske beskrivelser til kort. Interaktive simuleringer eller visuelle hjelpemidler er nøkkelen til å låse opp hemmelighetene til flytoptimalisering. Tenke:

Fargekodet flytvisualisering: Vitne til hvordan materiale strømmer gjennom skruekanalene, fremhever områder med høy skjærkraft, stillestående soner og potensiell trykkoppbygging.

Fargekodet flytvisualisering: Ved å bruke VisiFlow kan vi se hvordan varmefordelingen varierer innenfor skruekanalene til en enkeltskrueekstruder som behandler polyetylen. En levende rød sone nær tønneveggen indikerer potensiell overoppheting, mens kjøligere blåfarger i midten viser effekten av optimaliserte blandeseksjoner.

Animerte trykkmålere: Observerer hvordan trykket svinger langs tønnen, identifiserer potensielle spenningspunkter og veileder justeringer av skruegeometri.

CFX-simuleringer kan dynamisk vise trykksvingninger langs tønnen til en dobbeltskrue-ekstruder som behandler PVC. Vi kan se raske pigger nær fôrsonen, som fremhever områder med potensiell stress, etterfulgt av en gradvis nedgang takket være nøyaktig utformede blandeelementer.

Sammenlignende simuleringer: Side-ved-side-sammenligninger av forskjellige skruedesign for det samme materialet, avslører hvordan subtile endringer i flyvinkler eller blandingsseksjoner dramatisk kan endre strømningsmønstre og oppholdstider.

Moldflow lar oss side ved side sammenligne to skruedesign for bearbeiding av polypropylen. Den ene med standard flygevinkler viser ujevn strømning og stillestående soner (grønne områder), mens den andre, med litt brattere vinkler, viser et mer jevnt og effektivt strømningsmønster (blå områder).

Kraften til presisjon:

Ved å mestre kunsten med flytoptimalisering får produsentene et potent våpen i arsenalet sitt. De kan:

Forbedre produktkvaliteten: Konsekvent flyt og kontrollert skjærkraft minimerer defekter, og sikrer enhetlige produktegenskaper som styrke, tekstur og farge.

Øk produksjonseffektiviteten: Optimalisert flyt reduserer energiforbruket, minimerer skrapgenerering og maksimerer gjennomstrømningen.

Skreddersy løsninger for spesifikke behov: Ved å forstå det intrikate forholdet mellom design og flyt, kan produsenter lage skreddersydde skrue- og tønnekonfigurasjoner for unike materialer og prosesseringsutfordringer.

Ved å analysere virkelige data fra disse programvareverktøyene kan vi kvantifisere effekten av designvalg:

Redusert skjærspenning: En 5-graders reduksjon i flygevinkel på en enkeltskrue ekstruder som behandler LDPE kan føre til en 12 % reduksjon i toppskjærspenning, potensielt minimere polymernedbrytning og forbedre produktkvaliteten.

Optimalisert trykkfordeling: Implementering av strategisk plasserte blandeseksjoner i en dobbeltskrue ekstruder som behandler PVC kan redusere trykksvingninger med opptil 20 %, og minimerer slitasje på utstyr.

Økt gjennomstrømning: Modifisering av matesonedesignet til en skrue for prosessering av PP kan føre til en økning på 7 % i gjennomstrømning, noe som øker produksjonseffektiviteten uten å gå på bekostning av produktkvaliteten.

Det er viktig å huske at flytoptimalisering strekker seg utover bare skruen og tønnen. Vurder disse tilleggsfaktorene:

Materialegenskaper: Viskositeten, varmeledningsevnen og andre egenskaper til materialet som behandles påvirker strømningsoppførselen direkte. Å forstå disse egenskapene er avgjørende for å velge riktig skruedesign og prosessparametere.

Nedstrømsutstyr: Strømningsegenskapene til materialet som kommer ut av skruen og tønnen må være kompatibel med nedstrømsutstyr som dyser eller støpeformer for å sikre en jevn og effektiv produksjonsprosess.
